龙腾家园四期安置点项目自管配电工程设备采购及安装招标文件补疑3

2022BFYAZ01364

招标文件答疑部分

1.箱变系统图电施4-15中高压接线形式为半绝缘，设计说明中为全绝缘全密封，请问按那种要求报价；

答：采用全密封全绝缘型。

2.自管配电房中干式变压器采用SC(B)13-630kVA和SC(B)13-500kVA，设计说明中要求满足二级能效；SC(B)13不能满足GB20052-2020中的二级能效要求，是否改为SC(B)14-630kVA、SC(B)14-500kVA。

答：干式变压器型号为SCB14，具体见补疑1第二部分设计文件及技术补充说明第6条。

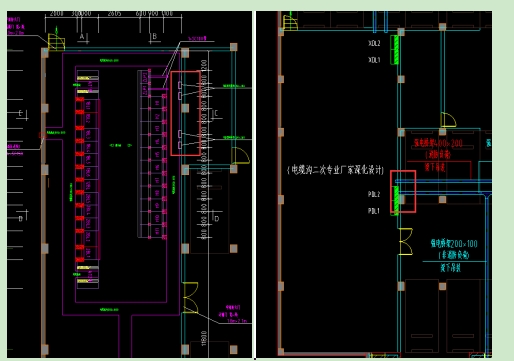

3.图纸电施03-22自管配电房平面布置图与电施02-02地下室自管桥架平面布置图位置不一致，请明确

答：以地下室自管桥架平面图为准。

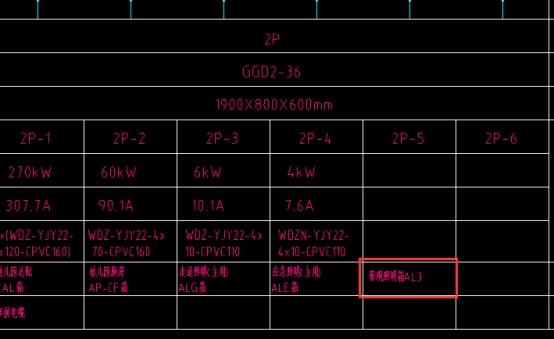

4.幼儿园1#箱变低压出线仅有景观照明回路名称，无电缆规格型号及配电箱位置，请明确

答：该回路仅为预留。

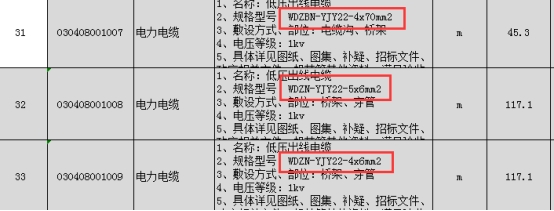

5.清单第27、31-33、44、49项电缆规格型号，图纸中未找到对应的回路，请明确

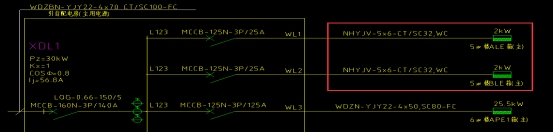

答：清单第27项电缆为低压柜1BL3至PDL1箱，电缆规格以清单为准；清单第31项电缆为低压柜1BL3至XDL1箱，电缆规格以清单为准；清单第44项电缆为低压柜1BL4至景观照明PB1、PB2箱，具体见补疑1第二部分设计文件及技术补充说明第7条；清单第49项电缆为低压柜2BL3至PDL2箱，电缆规格以清单为准；清单第32项电缆为XDL1箱至5#ALE、5#BLE箱，第33项电缆为XDL2箱至5#ALE、5#BLE箱，此两项清单项目特征描述有误，电缆规格型号应为NH-YJV-5x6，投标人无需修改清单，但应按照此电缆型号报价，中标后须按此电缆型号施工，本项目清单及控制价不做调整。

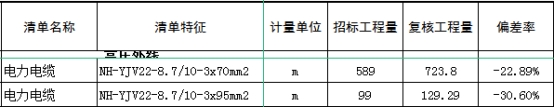

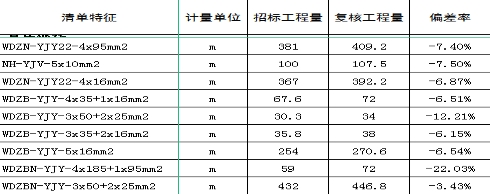

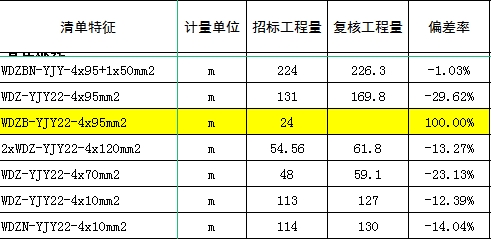

6.以下规格型号电缆工程量偏差较大，请明确

答：工程量以清单为准，请投标人综合考虑报价。其中WDZB-YJV22-4x95详见上述第5条回复。

7.清单第108项，直流屏工程量为2台，图纸设计说明描述为4组，直流屏原理图为65AH双面屏（1面控制屏，1面电池屏），请明确

答：为2台直流屏，工程量清单无误。

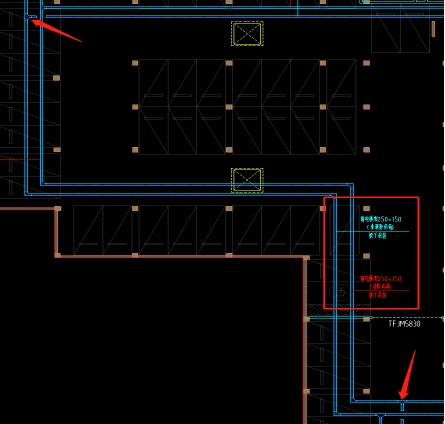

8.清单第84项自管桥架400*150清单工程量为87.67m，复核工程量约为97.8m，招标清单未考虑配电房内竖向段工程量；清单第86项自管桥架250*150清单工程量为54.79，复核工程量约为145m，请明确

答：经复核400x150桥架工程量有误，应为96m，投标人无需修改清单，综合考虑报价，中标后须按此工程量施工，本次清单及控制价不做调整。250x150桥架工程量复核无误，上图中标注的红框之前的桥架清单按300x150考虑。

9.NHYJV-5*6电缆清单未编制，工程量约为200m，请明确

答：清单已计入，详见上述第5条回复。

注：此补疑视同招标文件的组成部分，与招标文件具有同等法律效力。

招标人名称：合肥市复兴置业投资有限公司

地址：合肥市瑶海区新安江路与曹冲路交口瑶海建设大厦

联系人：许工

联系方式：0551-64316826

招标代理：安徽公共资源交易集团项目管理有限公司

地 址：合肥市滨湖新区南京路2588号（徽州大道与南京路交口）六楼

联系人：李工

联系方式：0551-66223272、66223831

                            2022年7月16日
